TGR-250&TGR-200 FULLY AUTOMATIC SPECIFICATION

TGR-200&TGR-250は自動給材タイプの全自動対応のベースマシンとして最適です。
製作・再研磨といった用途別や工具種別、対象ワークの形状や要求精度に応じて様々なパターンを製作してきました。

上記の要素を組合わせお客様の加工に最適な自動機を提供致します。

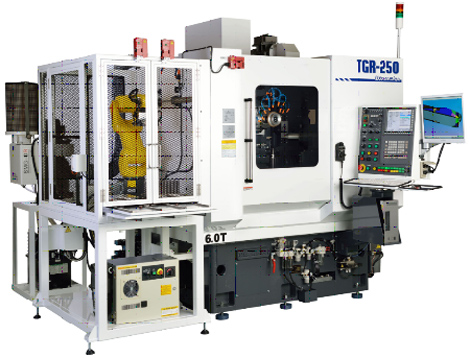

組合せ例①

工具製作仕様
ベースマシン:TGR-250
チャック仕様:引きコレットチャック
ワーク搬送方法:ロボット(ダブルハンド)
ワークストック装置:縦置きパレット(MAXφ16 80本)
ホルダー:なし(ワーク直掴み)
プログラム運用方法:スケジュール運転機能

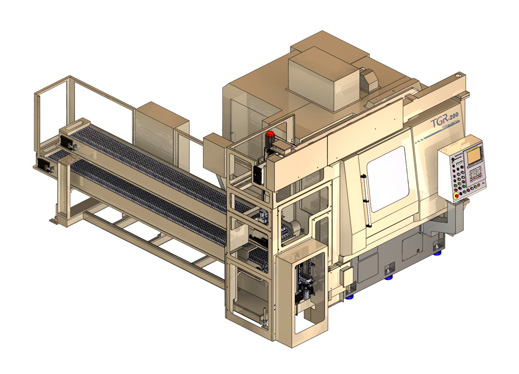

組合せ例②

工具再研磨仕様
ベースマシン:TGR-200
チャック仕様:爪式チャック(ユニバーサルチャック)
ワーク搬送方法:ガントリーローダー(ダブルハンド)
ワークストック装置:上下2段横置きコンベア(MAXφ20 120本)
ホルダー:なし(ワーク直掴み)
プログラム運用方法:IDタグ方式

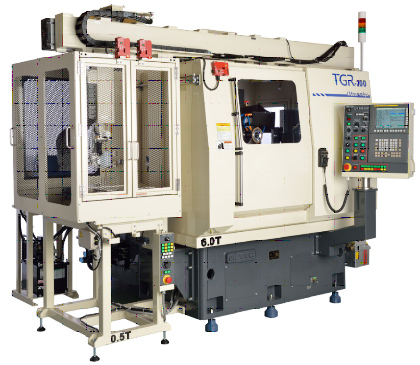

組合せ例③

工具再研磨仕様
ベースマシン:TGR-200
チャック仕様:引きコレットチャック
ワーク搬送方法:ガントリーローダー(ダブルハンド)
ワークストック装置:縦置きパレット(MAXφ10 98本)
ホルダー:なし(ワーク直掴み)
プログラム運用方法:スケジュール運転機能

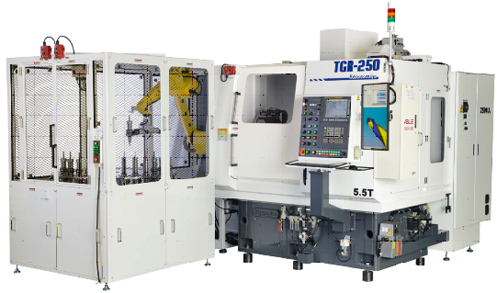

組合せ例④

工具製作仕様
ベースマシン:TGR-250
チャック仕様:BTチャック
ワーク搬送方法:ロボット(ダブルハンド)
ワークストック装置:円テーブル式(62本)
ホルダー:あり(BT40ホルダー)
プログラム運用方法:スケジュール運転機能
