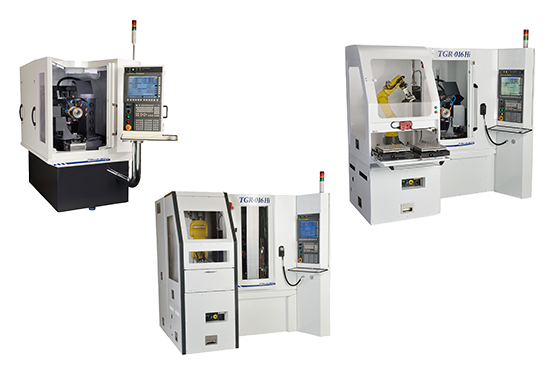

TGR-016 SERIES TGR-016シリーズ
TGR-016シリーズ
TGR-016シリーズは「工具の刃先研磨」に特化して開発されたＣＮＣ工具研削盤です。
対話式プログラミングソフトITPSとドリルパッケージソフトを標準装備しており、 特に超硬ドリルの刃先ホーニング（ネガランド）加工に威力を発揮します。

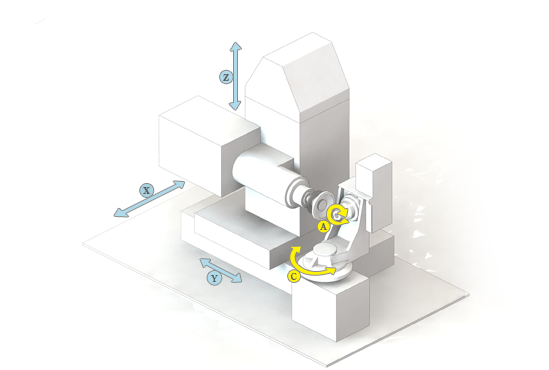

軸構成（共通）
・TGRシリーズで実績のあるレイアウトを採用
・他のTGRシリーズとプログラム共用も可能
オプション類（共通）
用途に応じて様々なオプションを取り揃えております。新機能が続々と追加されております。

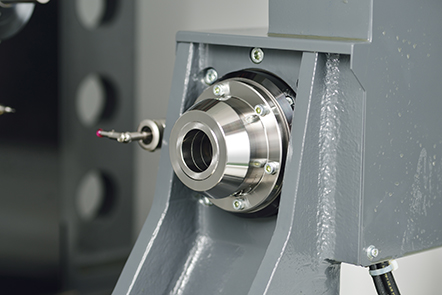

手締めハイドロチャック

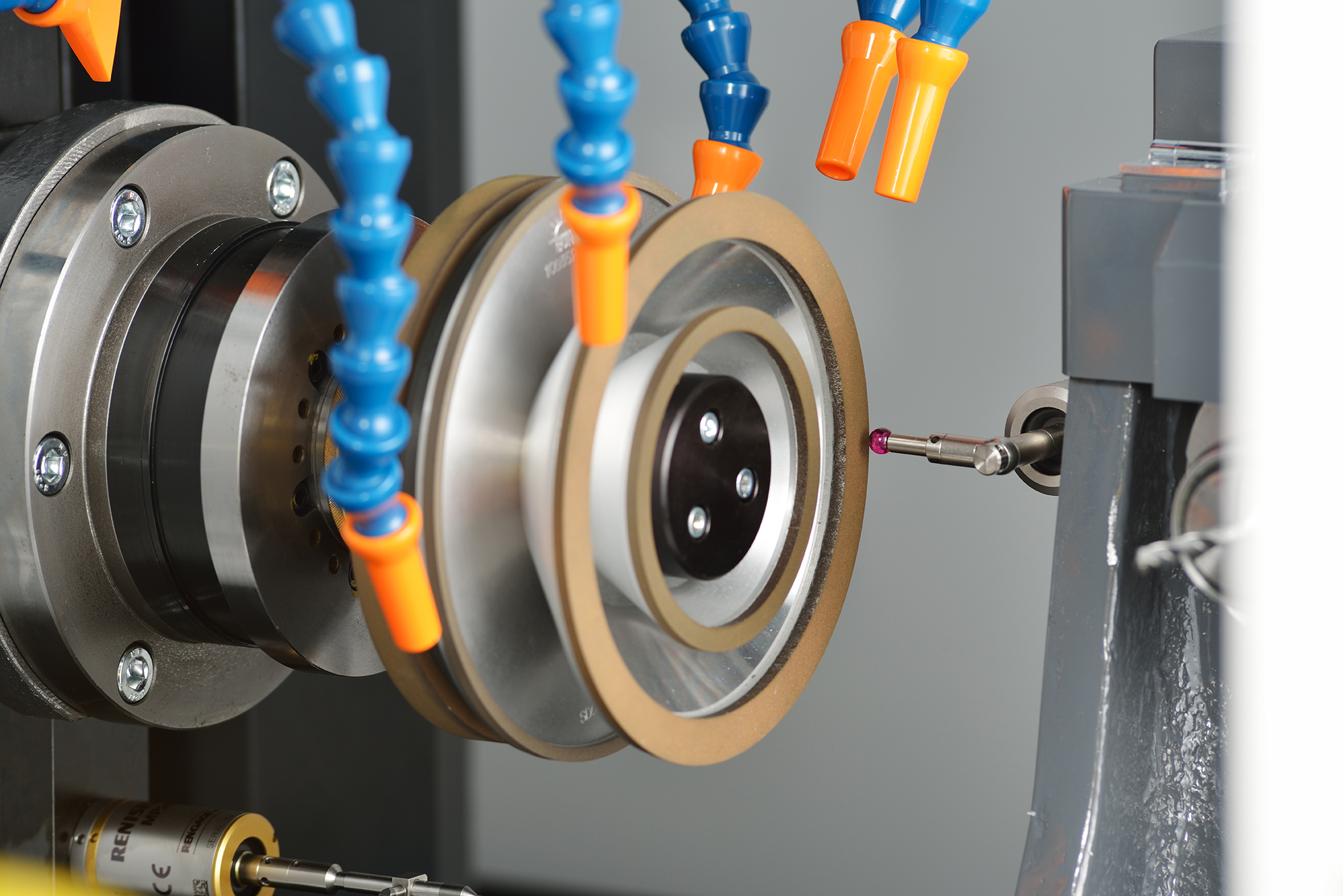

砥石端面検出機能

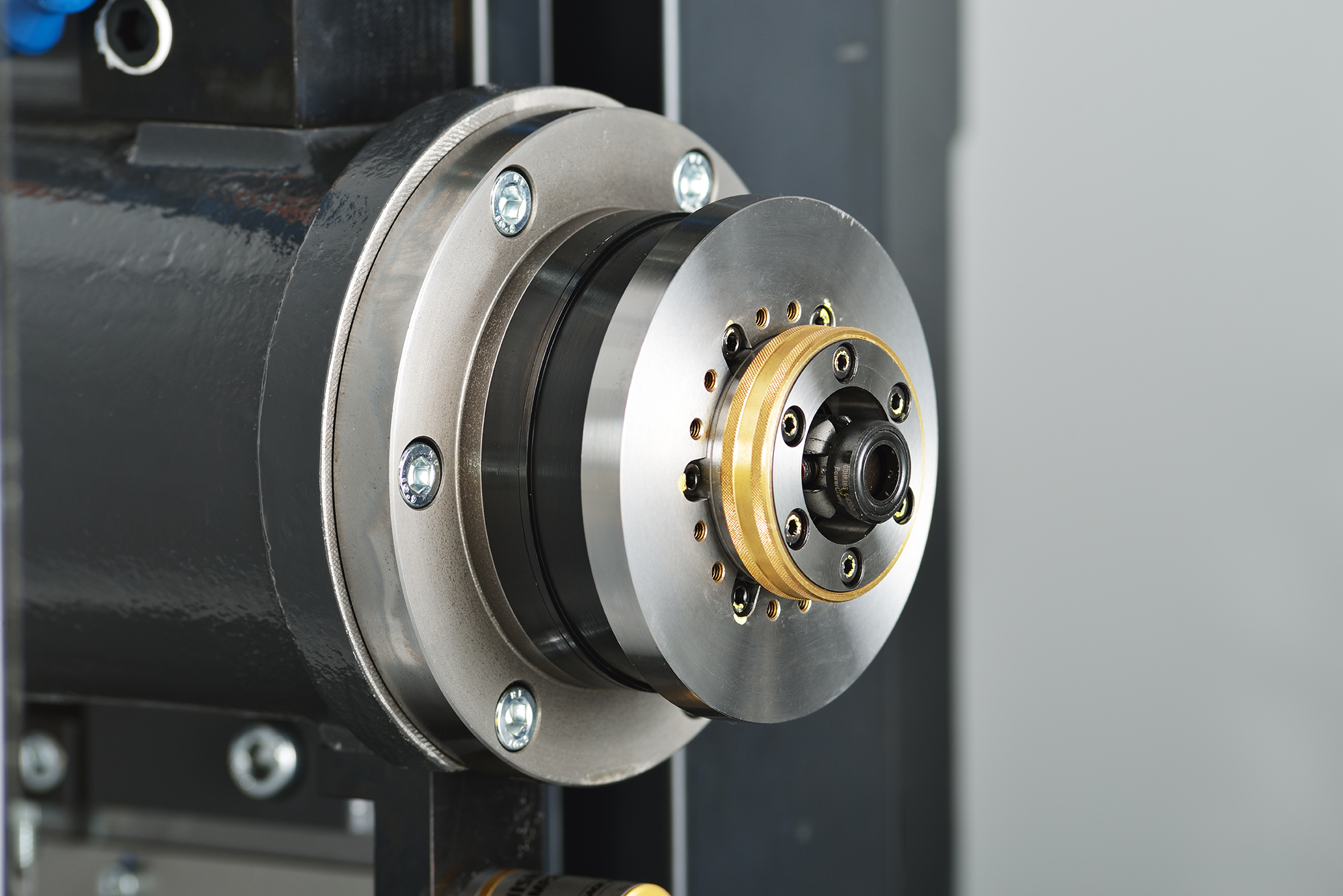

HSK C40砥石軸スピンドル

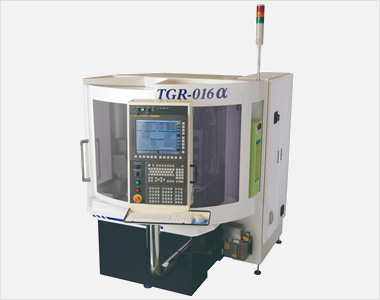

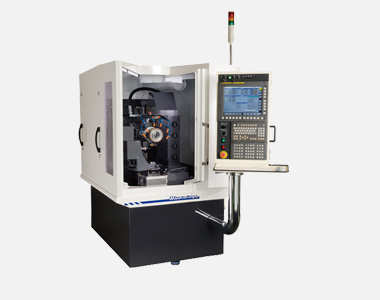

TGR-016α
小型コンパクト・低価格でありながら高性能に工具の刃先研磨が可能です。
コンプレッサー・油圧ポンプを使用しない事により、電気代削減に繋がります。
作業性を追求し、開口部を広くとった新型曲面カバーを採用致しました。
主な仕様
| TGR-016α | |||
|---|---|---|---|
| 最小径・最大径 | 棒状工具φ3～φ16 | 最大加工刃長 | 50mm |
| 全長 | 340mm | 電動機 | 3.7/2.2kW |
| 砥石軸 | φ23×1/8テーパ 回転速度Max6000 |
砥石軸駆動方式 | カップリング |
| ワークヘッド | φ32ストレートホルダー | 機械の大きさ | 1410×2400×1860(H) |
| 機械重量 | 約 2000kg | ||

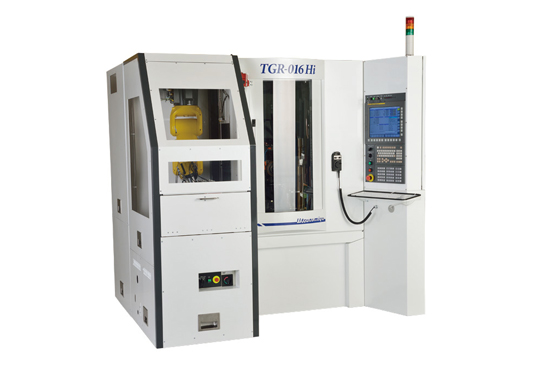

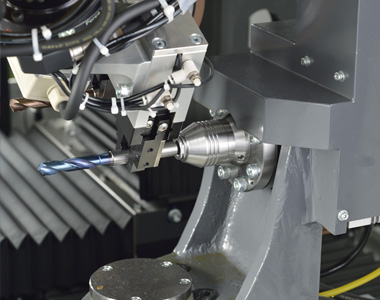

TGR-016Hi MODEL-Ⅰ

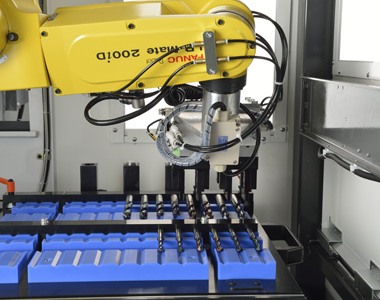

搬送に天吊りロボットを採用し、省スペース化を徹底追求。

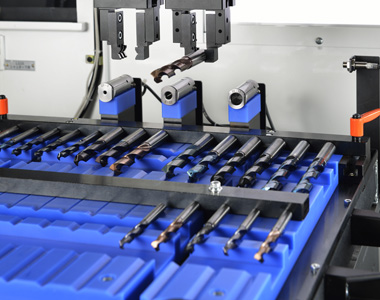

30本横置きパレット方式を採用し、サイズ毎のパレット交換が不要となります。
ワークヘッドも加工内容に合わせて3種類の中から選択可能です。
主な仕様
| TGR-016Hi MODEL-Ⅰ | |||
|---|---|---|---|
| 最小径・最大径 | 棒状工具φ3～φ13 | 最大加工刃長 | 50mm |
| 全長 | 160mm | 電動機 | 3.7/2.2kW |
| 砥石軸 | φ23×1/8テーパ 回転速度Max6000 |
砥石軸駆動方式 | カップリング |
| ワークヘッド | 引きコレットorハイドロ式コレット | 機械の大きさ | 2100×2150×2340(H) |
| 機械重量 | 約 2600kg | ||

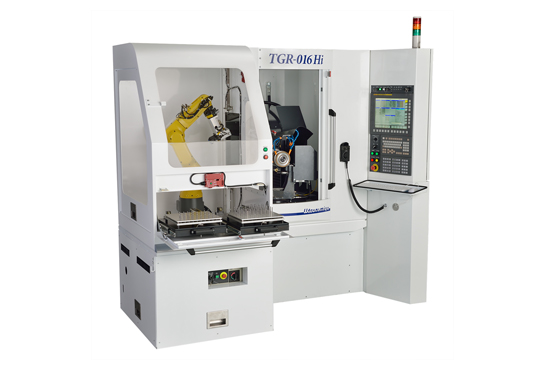

TGR-016Hi MODEL-Ⅱ

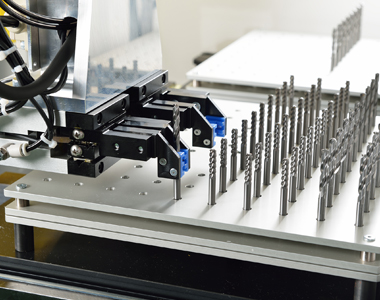

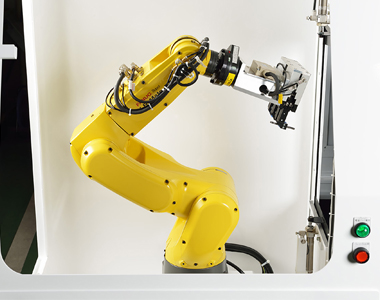

更なる省人化＆生産性の向上を目指してロボット搬送＋100本縦置きパレット方式を採用し、大ロット対応可能となりました。

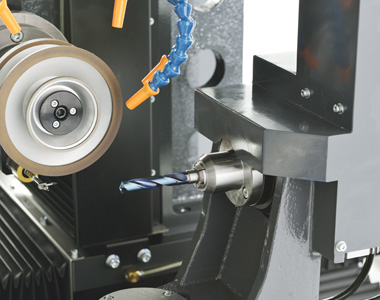

ワークヘッドは加工内容に合わせて2種類の引きコレットの中から選択可能です。
主な仕様
| TGR-016Hi MODEL-Ⅱ | |||
|---|---|---|---|
| 最小径・最大径 | 棒状工具φ3～φ13 | 最大加工刃長 | 50mm |
| 全長 | 160mm | 電動機 | 3.7/2.2kW |
| 砥石軸 | φ23×1/8テーパ 回転速度Max6000 |
砥石軸駆動方式 | カップリング |
| ワークヘッド | 引きコレット | 機械の大きさ | 2280×2150×2340(H) |
| 機械重量 | 約 2600kg | ||
